Xử lý sự cố cho cuộn dây Cardic 8ch SNR thấp

VẤN ĐỀ/ TRIỆU CHỨNG

Khi sử dụng quét cuộn dây tim 8 kênh, SNR hình ảnh không tốt. Tìm tín hiệu rất thấp khi sử dụng chức năng quét thủ công.

NGUYÊN NHÂN GỐC/GIẢI PHÁP

Tích hợp bo mạch chủ ASM multicoil xấu. (máy phát điện, IC: HC105)

LỊCH SỬ/GỢI Ý KHẮC PHỤC SỰ CỐ

1. Sử dụng SNR thử nghiệm chạy cuộn dây tim 8 kênh, tất cả các kênh đều thất bại.

2. Sử dụng công cụ MCRT kiểm tra SNR 8 kênh, tất cả các kênh đều vượt qua. Vậy chắc cuộn dây có vấn đề.

3. Đặt mua cuộn dây mới nhưng vấn đề vẫn xảy ra. Hình ảnh cũng có SNR thấp.

4. Kiểm tra nguồn điện ổ đĩa mô-đun và tất cả các kênh của bảng I/O STIF và IRF. các

8 kênh là được.

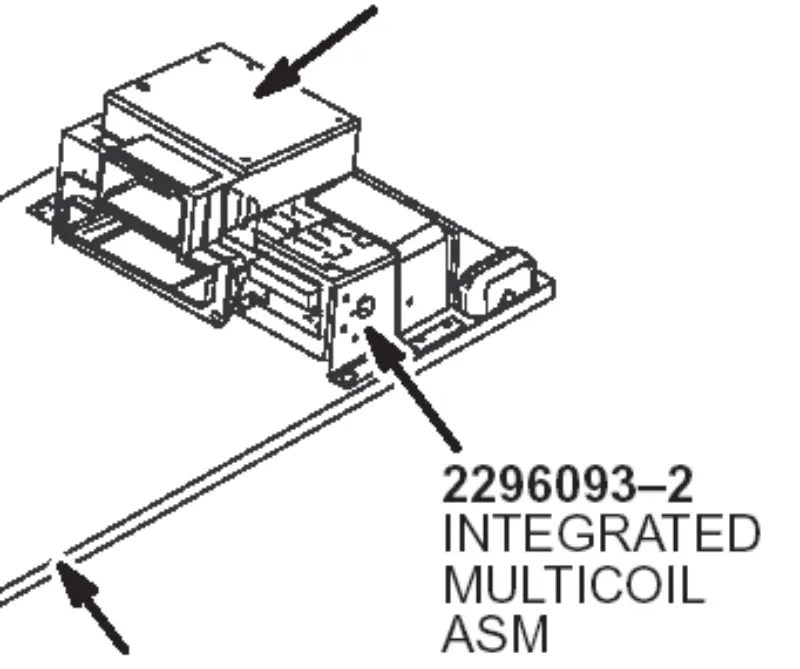

5. Thay thế ASM đa cuộn tích hợp bằng hình ảnh tim 8 kênh bình thường.

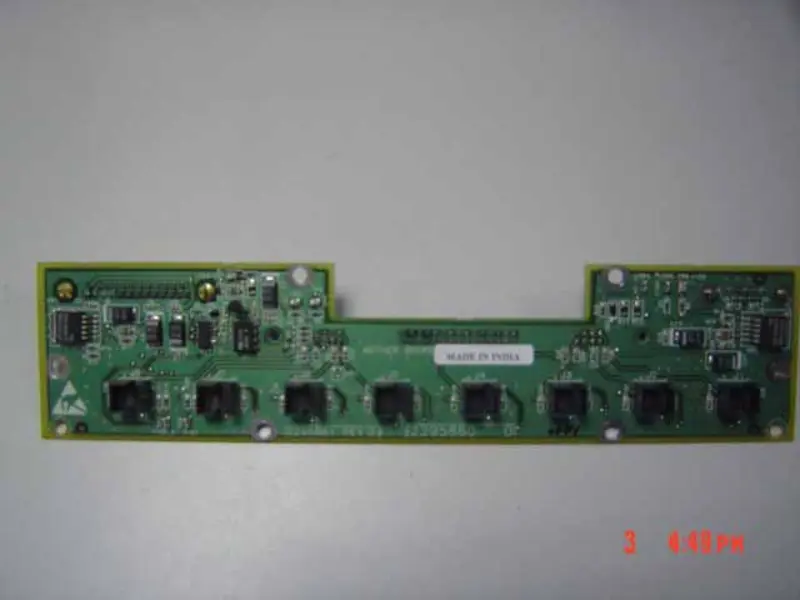

6. Kiểm tra bo mạch chủ, tìm HCT04(6反向器) và dynatron bị hỏng.

Học hỏi:

Khi chúng tôi xác định vị trí lỗi 8 kênh là phía cuộn dây nếu sử dụng công cụ MCRT, tốt hơn chúng tôi nên kiểm tra 8 kênh ở địa điểm khác.
