Hiện vật FSE và GRE

HỆ THỐNG: Rụng trứng MR 0,35T

Bệnh viện: Bệnh viện đa khoa mỏ dầu Đại Khánh

VẤN ĐỀ/ TRIỆU CHỨNG

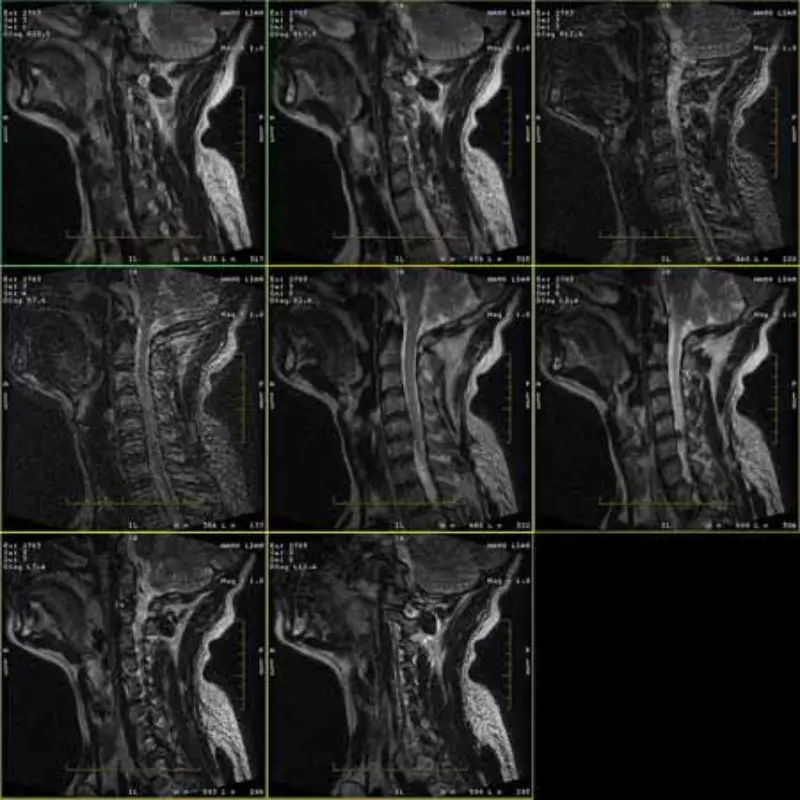

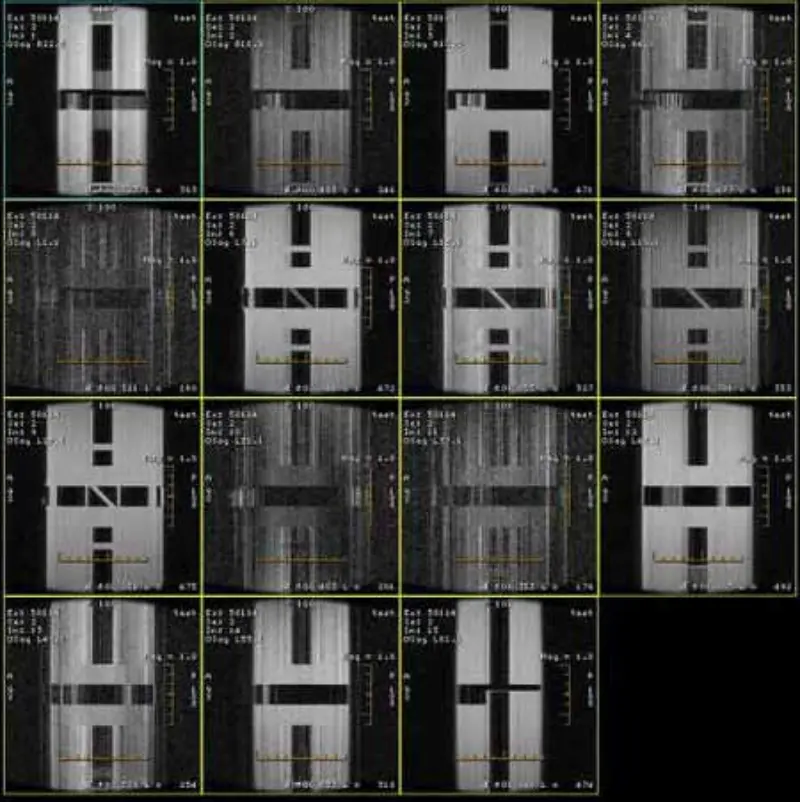

Hình ảnh của giao thức FRFSE và GRE có hiện tượng bóng ma và đôi khi hình ảnh có SNR thấp xuất hiện thành một chuỗi. Nhưng hình ảnh giao thức SE vẫn bình thường.

Xin vui lòng xem hình ảnh đính kèm.

LỊCH SỬ/GỢI Ý KHẮC PHỤC SỰ CỐ

1. Những tạo tác này chỉ xuất hiện trong hình ảnh của giao thức FRFSE và GRE, còn giao thức SE

hình ảnh không bao giờ xuất hiện. Kiểm tra nhanh Head SPT, SNR đầu là cận biên (khoảng 8,2).

2. Đã kiểm tra cửa RF, nguồn điện chiếu sáng, nguồn TCU, nguồn điện PAC và Màn hình nam châm, tất cả đều ổn.

3. Hoán đổi bộ khuếch đại gradient, bộ lọc trên SRU và cáp, hiện tượng giả vẫn xảy ra trong cùng các giao thức.   Trang 3 trên 3

4. Kiểm tra các phần bên dưới ở trang khác, tất cả đều ổn. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS và cuộn dây Head

5. Kiểm tra thuộc tính diode DD, cáp DD và HV, tất cả đều bình thường.

6. Vô hiệu hóa đầu ra tín hiệu RF của UCERD, hiện vật biến mất.

7. Hoán đổi bộ thu và cáp nhận và bỏ qua MA, vấn đề vẫn còn đó.

8. Tháo rời cuộn dây của Thân máy, đặt nó bên ngoài nam châm, nối tất cả các dây cáp và quét lại, các hiện vật vẫn còn tồn tại.

9. Chúng tôi kiểm tra nguồn điện và nối đất và nhận thấy đầu nối đất trên PP (Phòng nam châm) rất lỏng lẻo. Chúng tôi thắt chặt nó và quét lại, SNR đầu được cải thiện

(Đầu SNR: 8,9)

NGUYÊN NHÂN GỐC/GIẢI PHÁP

Cuối cùng chúng ta thấy có người nối 1 dây từ 1 trong 3 dây có điện của thiết bị MR

cung cấp bên ngoài Phòng MR mà không được phép. Sau khi tháo dây và quét lại, hệ thống trở lại bình thường và SNR đầu là 9,3.

Vì vậy chất lượng nguồn điện sẽ ảnh hưởng tới chất lượng hình ảnh.
