GE Mega Switch MRI dành cho hỗ trợ cài đặt, kiểm tra và hậu mãi SV 1.5T

Kính gửi quý khách hàng khi nhận được sản phẩm nàyGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  vui lòng tham khảo bản vẽ để biết kết nối chính xác.

Là mô-đun điều khiển và phân phối tín hiệu cốt lõi, Mega Switch có tính năng tích hợp nhiều cổng, xử lý tín hiệu băng thông cao và thiết kế mô-đun. Nó hỗ trợ hoạt động song song của các kênh cuộn dây kép Cổng A/B, cho phép các chức năng như điều chỉnh độ lệch MC, chuyển đổi tín hiệu MUX và thu phát tín hiệu RF. Trạng thái hệ thống được theo dõi theo thời gian thực thông qua đèn LED và giao tiếp SRI.

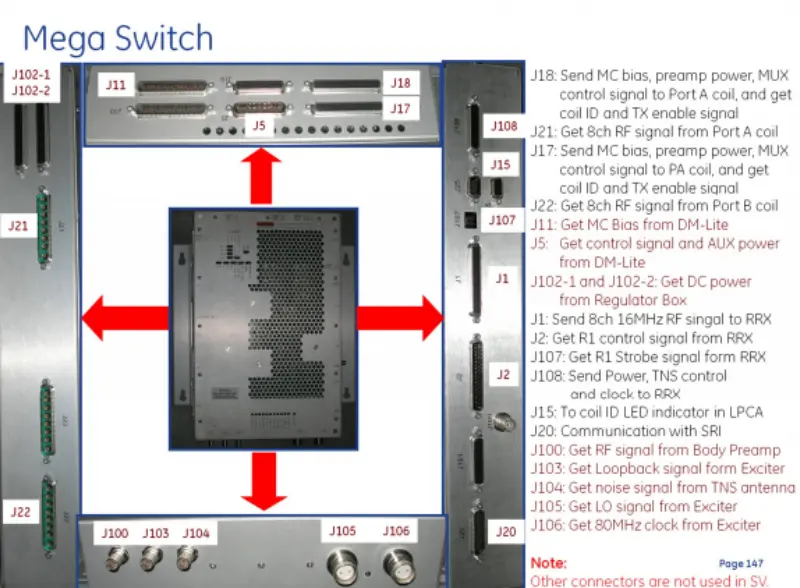

Các giao diện Mega Switch được phân thành bốn nhóm chức năng:

1. Giao diện cổng cuộn dây

2.Cổng A (J18, J21): Gửi tín hiệu điều khiển độ lệch MC, công suất tiền khuếch đại và điều khiển MUX đến cuộn dây; nhận ID cuộn dây, tín hiệu kích hoạt TX và tín hiệu RF 8 kênh.

Cổng B (J17, J22): Thực hiện các chức năng tương tự như Cổng A cho cuộn dây Cổng B 1页.

3.Giao diện mô-đun bên ngoài

4.DM-Lite Interaction (J11, J5): Truy xuất độ lệch MC, tín hiệu điều khiển và nguồn Aux

1. Nguồn điện (J102-1, J102-2): Lấy nguồn DC từ Hộp điều chỉnh

Giao diện truyền thông 5.RRX

6.Truyền tín hiệu (J1): Gửi tín hiệu RF 8 kênh 16 MHz đến RRX

Tín hiệu điều khiển (J2, J107): Nhận tín hiệu điều khiển R1 và tín hiệu nhấp nháy R1 từ RRX

Nguồn và Điều khiển (J108): Truyền tín hiệu nguồn, điều khiển TNS và đồng hồ tới RRX

7. Giao diện giám sát và truyền thông trạng thái

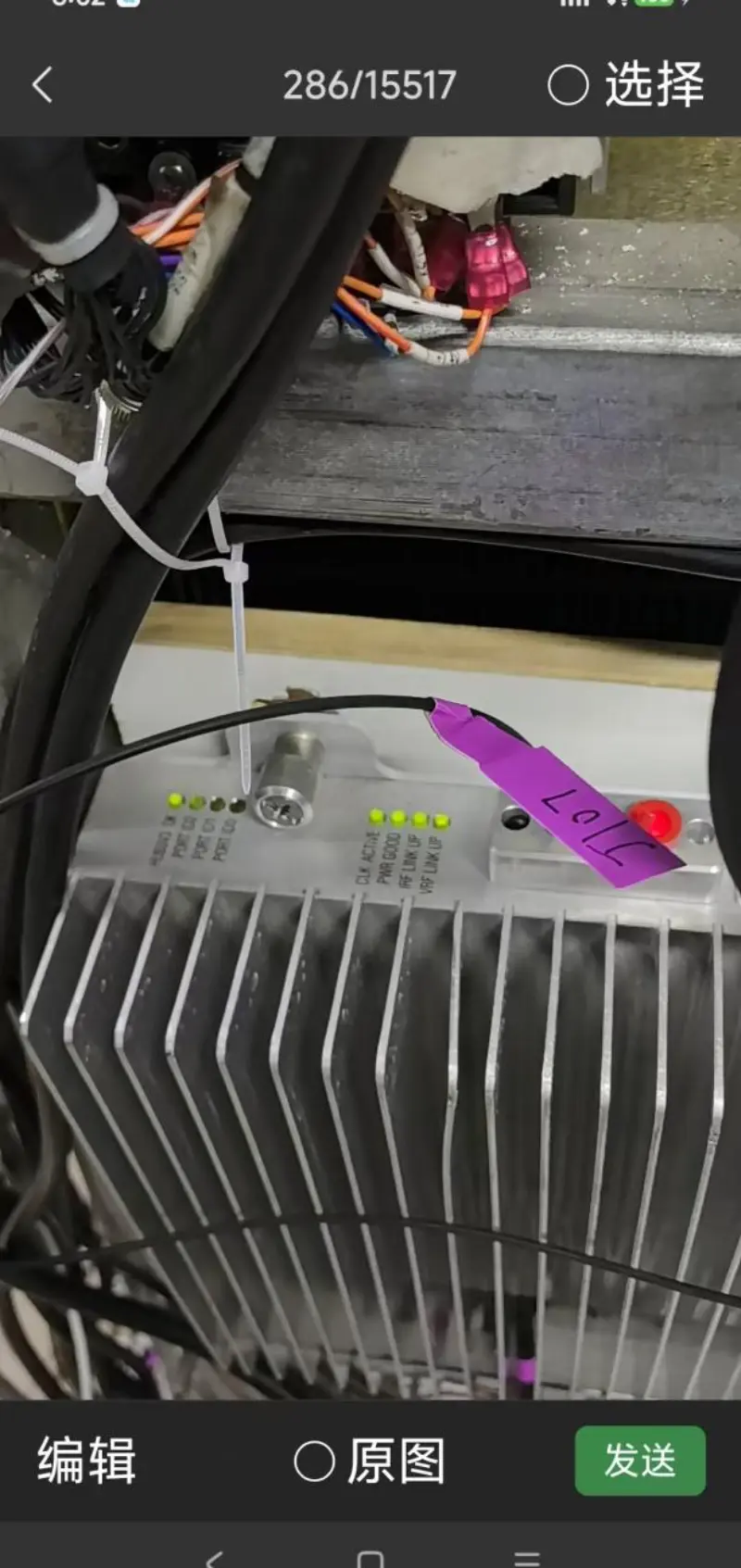

8.LED Indication (J15): Kết nối với các đèn LED ID cuộn dây trong LPCA

SRI Communication (J20): Cho phép trao đổi dữ liệu với các đầu vào tín hiệu bên ngoài SRI (J100, J103-J106): Nhận tín hiệu RF từ Body Preamp, tín hiệu loopback từ Exciter, tín hiệu nhiễu từ ăng-ten TNS, tín hiệu LO và xung nhịp 80 MHz từ Exciter

J18: Gửi tín hiệu điều khiển độ lệch MC, nguồn tiền khuếch đại và tín hiệu điều khiển MUX đến cuộn dây Cổng A và nhận tín hiệu kích hoạt ID cuộn dây và TX.

J21: Nhận tín hiệu RF 8 kênh từ cuộn dây cổng A.

J17: Gửi tín hiệu điều khiển độ lệch MC, nguồn tiền khuếch đại và tín hiệu điều khiển MUX đến cuộn dây Cổng B và nhận tín hiệu kích hoạt ID cuộn dây và TX.

J22: Nhận tín hiệu RF 8 kênh từ cuộn dây Cổng B.

J11: Nhận MC Bias từ DM - Lite.

J5: Nhận tín hiệu điều khiển và nguồn Aux từ DM - Lite.

J102 – 1 và J102 – 2: Lấy nguồn DC từ Hộp điều chỉnh.

J1: Gửi tín hiệu RF 8 kênh 16 MHz tới RRX.

J2: Nhận tín hiệu điều khiển R1 từ RRX.

J107: Nhận tín hiệu nhấp nháy R1 từ RRX.

J108: Gửi nguồn, điều khiển TNS và đồng hồ tới RRX.

J15: Để cuộn chỉ báo LED ID trong LPCA.

J20: Giao tiếp với SRI.

J100: Nhận tín hiệu RF từ Body Preamp.

J103: Nhận tín hiệu Loopback từ Exciter.

J104: Nhận tín hiệu nhiễu từ anten TNS.

J105: Nhận tín hiệu LO từ Exciter.J106: Nhận xung nhịp 80 MHz từ Exciter.

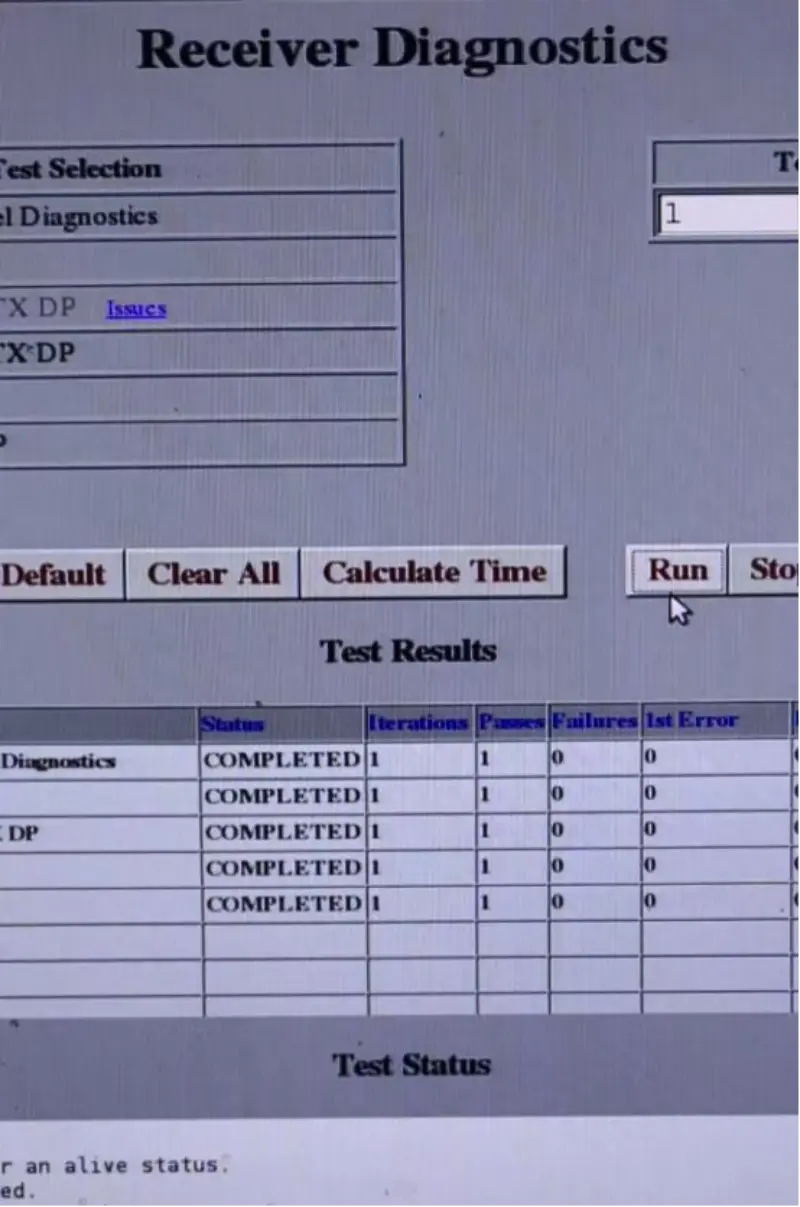

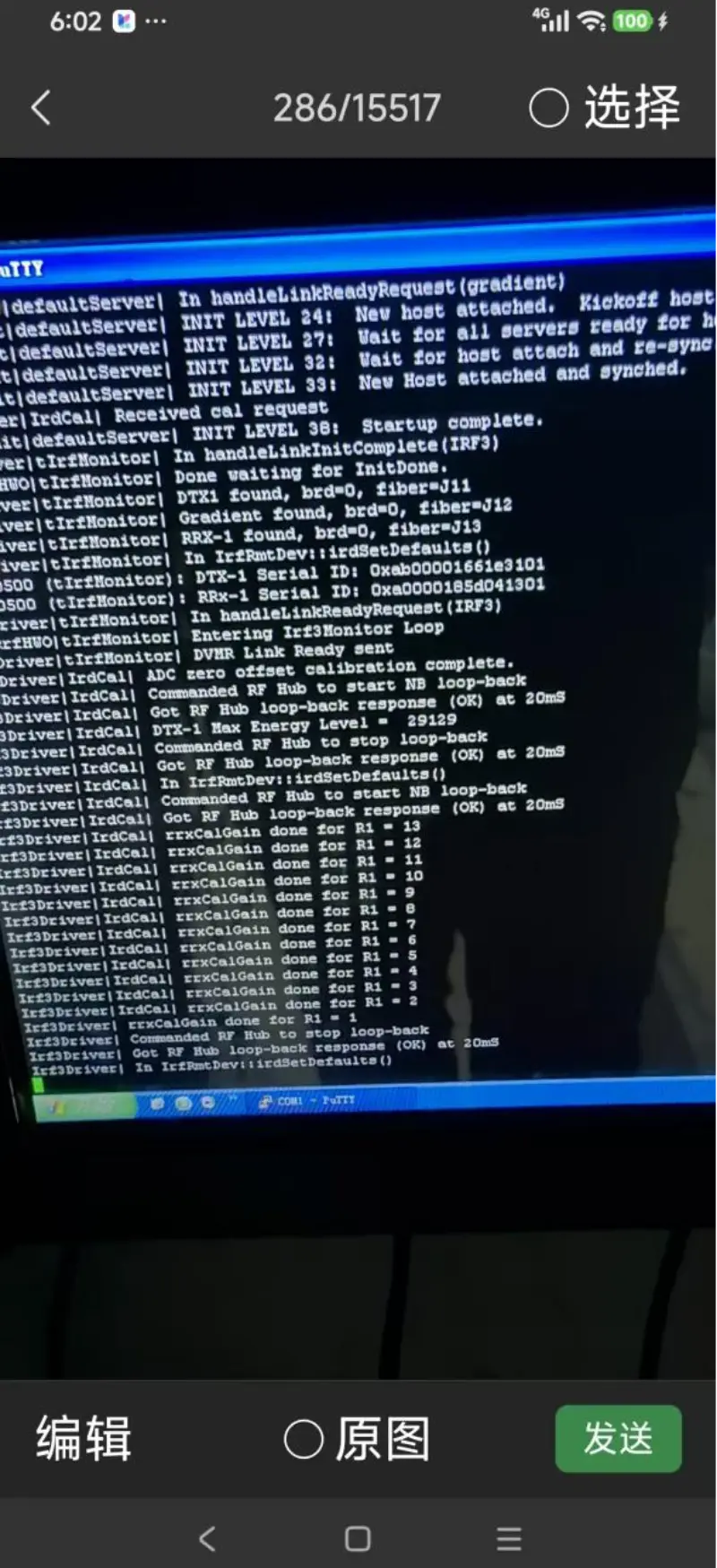

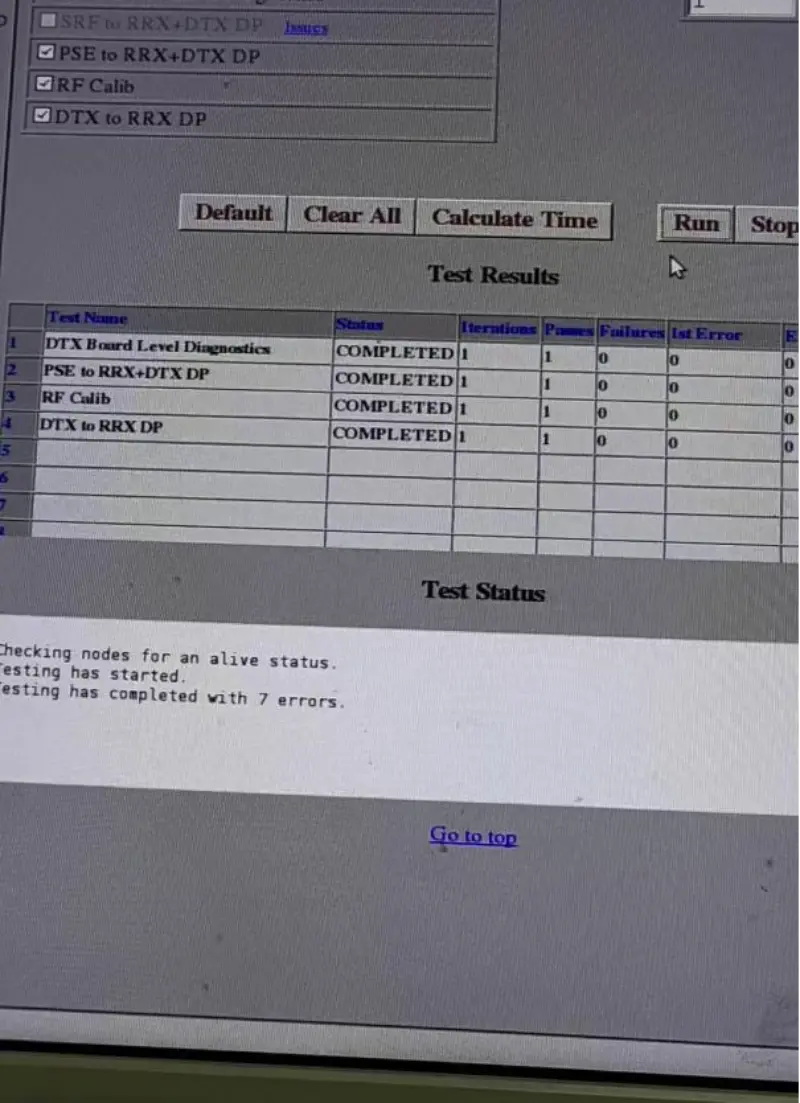

Chúng tôi cung cấp dịch vụ thử nghiệm cấp nhà máy, đảm bảo rằng mọi máy đều trải qua quá trình kiểm tra nghiêm ngặt 99,9% trước khi xuất xưởng, tuân theo quy trình thử nghiệm tại nhà máy của GE, bao gồm thử nghiệm hiệu suất truyền tín hiệu, thử nghiệm hiệu suất thu tín hiệu, chẩn đoán cấp bo mạch, thử nghiệm hiệu suất RF và thử nghiệm liên kết truyền thông. Tóm lại, mọi thứ đều được thực hiện để đảm bảo sự hài lòng của khách hàng và cung cấp dịch vụ chất lượng cao.
