ARTIFACT WI/Fiesta Hình ảnh Pixel trắng

HỆ THỐNG: 1.5T Signa Twin Excite II (Phiên bản phần mềm 11.0M4)

VẤN ĐỀ/ TRIỆU CHỨNG

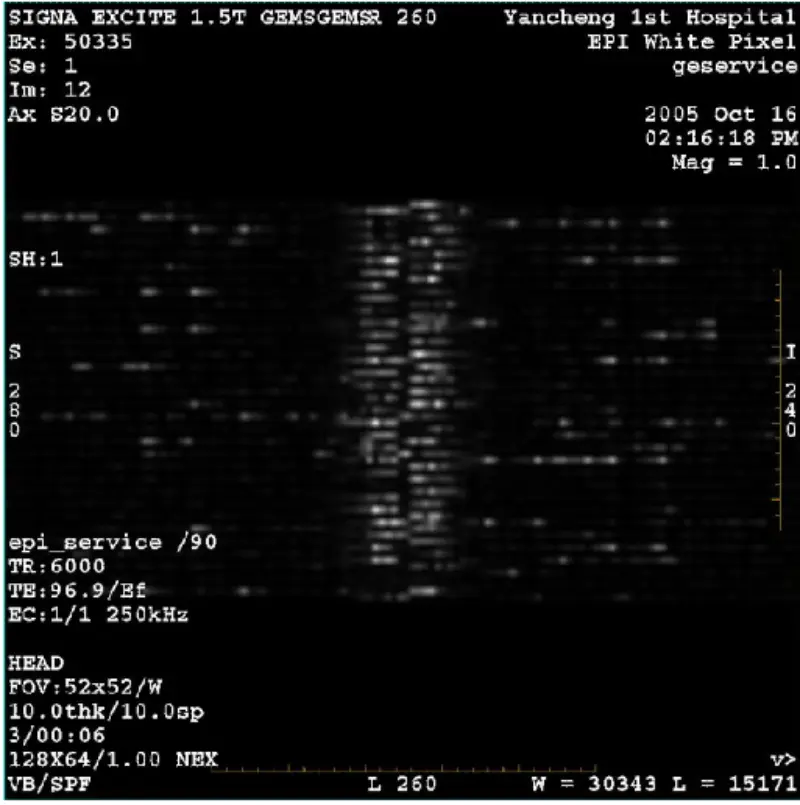

Hình ảnh DWI (Chế độ thu phóng và toàn bộ chế độ) và fiesta (chế độ thu phóng và toàn bộ chế độ) có hiện tượng lưới hoặc vải nhung có thể nhìn thấy bất kể khi sử dụng cuộn dây thân hoặc cuộn đầu, hình ảnh thông thường khác có vẻ bình thường

LỊCH SỬ/GỢI Ý KHẮC PHỤC SỰ CỐ

1. Siêu tiến hành Kiểm tra Shim, kết quả đều đạt.

2. Tháo cầu bệnh nhân, không tìm thấy đồng xu và kim loại nào khác.

3. Thực hiện hiệu chỉnh grafidy tất cả các thuật ngữ màu xanh lá cây.

4. Chạy Zoom và toàn bộ BACC.

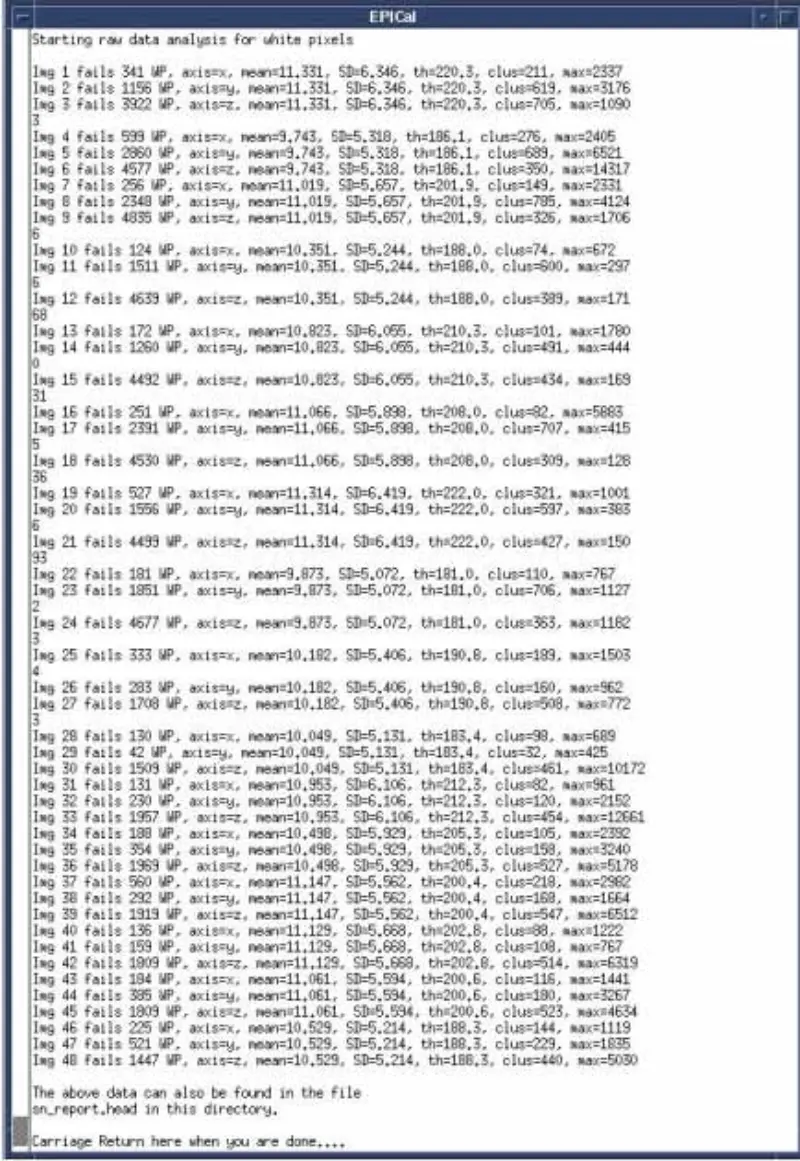

5. Chạy Zoom và toàn bộ EPT. Kết quả là điểm ảnh trắng nghiêm trọng và các mục khác đều vượt qua

bao gồm cả đầu và thân. Giá trị hòa sắc pha B0 có trong thông số kỹ thuật.

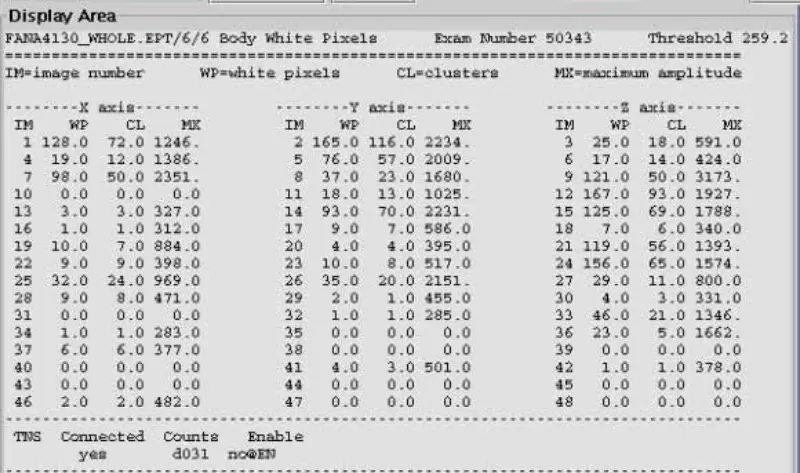

6. Chạy kiểm tra pixel trắng, tất cả đều thất bại.

7. Chạy SPT đều pass. Đặc biệt tất cả các bài kiểm tra độ ổn định độ dốc đều vượt qua.

8. Mô phỏng và kiểm tra các hạng mục môi trường xung quanh nam châm, bao gồm quạt, loa, kim phun, đầu lạnh, v.v.

9. Tắt cảm biến Nhiệt độ, SRI, PAC và bảng, vẫn có vấn đề.

10. Ngắt kết nối cáp thu tại I/F tủ hệ thống (Thân J2 và Đầu J5), thêm đầu cuối 50 ohm và khối DC vào đầu nối tủ hệ thống. Quét đầu và thân pixel trắng EPT. kết quả là đậu. Xác nhận vấn đề đó không có ở hệ thống Cabinet. Kết nối lại. Nhận cáp tại I/F tủ hệ thống

11. Ngắt kết nối Sợi quang truyền động X, Y và Z ở bảng GP, quét đầu và thân pixel trắng EPT. kết quả là đậu. Nó chỉ ra rằng pixel màu trắng được tạo ra bởi độ dốc. Thấy rằng điểm ảnh màu trắng không chỉ hiện diện trên một trục. Sau đó thay thế bảng SGA PS, GP, nhưng vẫn còn vấn đề. Kết nối lại sợi quang truyền động X, Y, Z.

12. Tắt DD/TR tại SSM. Ngắt kết nối cáp DD tại Pen Wall (J72,J73,J74,J75,J75), quét đầu và thân pixel trắng EPT. kết quả là phần đầu vượt qua và phần thân không thành công. Cuộn dây cơ thể không được điều chỉnh, do đó cuộn dây cơ thể hấp thụ tín hiệu. Do đó đầu vượt qua và cơ thể không thành công. Để kiểm tra suy luận của chúng tôi, hãy kết nối cáp mở rộng với cuộn dây đầu và đặt cuộn dây đầu bên ngoài lỗ nam châm, quét pixel trắng của đầu. Thực tế là kết quả là đầu bị hỏng. Chỉ kết nối lại một trong các cáp DD tại Pen Wall, quét đầu và thân pixel trắng EPT. Kết quả là tất cả đều thất bại. Xác nhận rằng bảng DD và bảng chia không phải là nguyên nhân.

13. Kết nối lại cáp DD tại Pen Wall. Ngắt kết nối cáp BNC Thân và Đầu T/R Bias khi quét đầu và thân pixel trắng SSM.EPT. Kết quả là tất cả đều thất bại. Đã loại bỏ cáp kết nối lại thân và đầu. Ngắt kết nối cáp đầu ra đầu và thân khi quét pixel trắng SRFDII.EPT. Kết quả là tất cả đều thất bại. Đã xác nhận rằng sự cố không xảy ra ở SRFDII AMP và SSM.

14. Ngắt kết nối cáp I và Q tại Hybrid. Chạy quét pixel trắng EPT đầu. Kết quả không thành công. Nghi ngờ lai. Thay thế lai. Nhưng vấn đề vẫn còn.

15. Tháo nắp trước của nam châm. Kiểm tra cáp nối đất tấm chắn RF và cáp cảm biến nhiệt độ. Cáp vẫn ổn.

16. Tháo cuộn RF thân ra khỏi TRM. Chạy quét pixel trắng EPT đầu, kết quả không thành công.

17. Tháo tấm chắn RF khỏi TRM. Chạy quét pixel trắng EPT với tấm chắn RF. Kết quả không thành công. Thay tấm chắn RF và chạy quét điểm ảnh trắng EPT. Vấn đề vẫn còn.

NGUYÊN NHÂN GỐC/GIẢI PHÁP

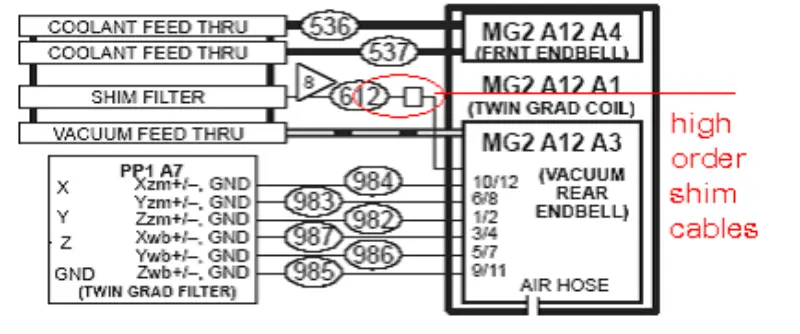

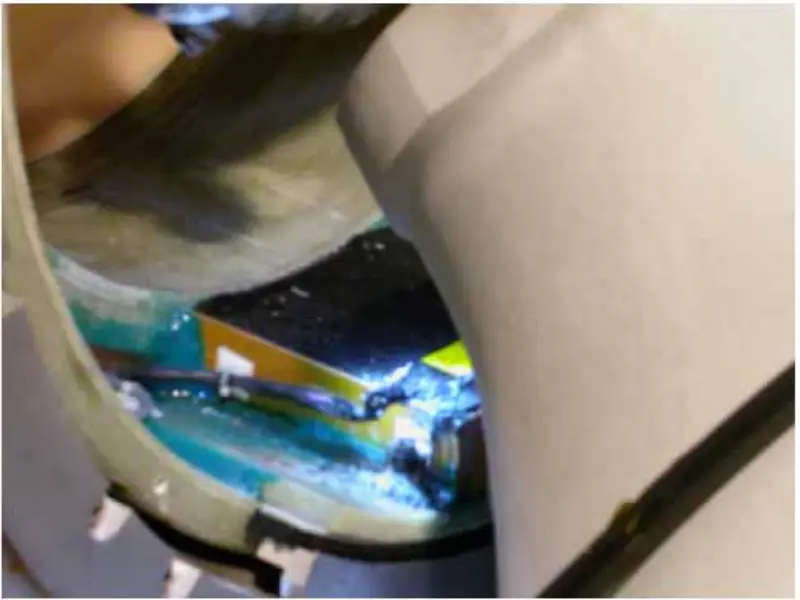

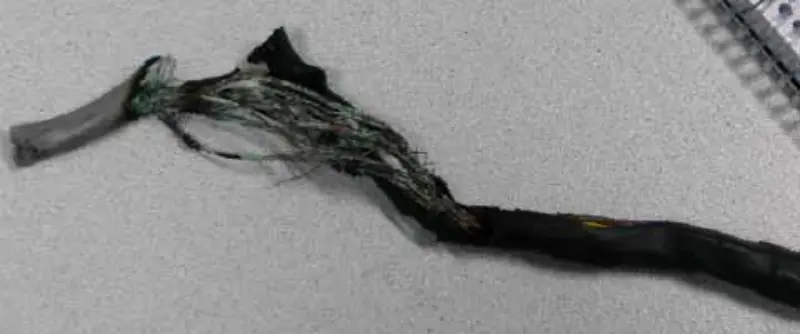

Từ hành động và phân tích ở trên, chúng tôi kết luận rằng vấn đề có thể là do cuộn dây gradient gây ra. Vì vậy chúng ta tháo nắp trước và sau của nam châm, kiểm tra và siết chặt các bu lông liên quan đến cuộn dây gradient. Sau khi tháo nắp sau của nam châm ra, chúng tôi thấy sợi cáp shim bậc cao đã bị cháy đen.

Vì không có tùy chọn miếng chêm bậc cao trên trang web này nên chúng tôi đã cắt cáp miếng chêm bậc cao. Chúng tôi bóc các dây cáp riêng biệt và buộc từng dây cáp bằng băng dính cách điện. Khôi phục mọi thứ, chạy quét pixel trắng EPT. Tất cả đều vượt qua. Sau lần sửa chữa cục bộ này, hệ thống vẫn ổn. Không còn điểm ảnh trắng như trước trên ảnh DWI và Fiesta.

Các dây cáp cao cấp chắc chắn bị hư hỏng trong nhà máy. Các dây cáp bị hỏng nối liền với nhau và tạo thành nhiều vòng tròn nhỏ nhất. Khi chạy quét DWI, vòng tròn tạo ra nhiều nhiệt hơn bất kỳ lần quét nào khác. Thế là dây cáp ngày một bị cháy và ảnh hưởng đến việc quét DWI. Trên thực tế, càng ngày, ảnh hưởng càng trở nên nghiêm trọng hơn.
